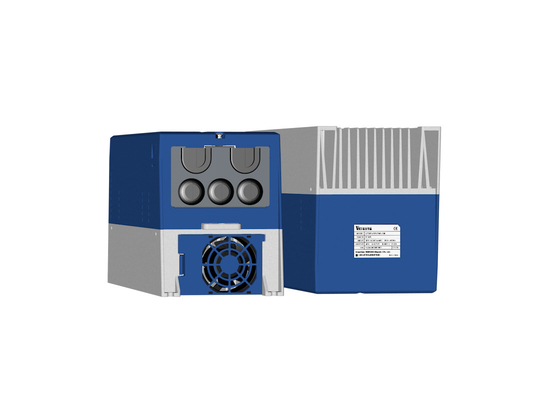

특수 고성능 VFD 주파수 인버터 세 단계 출력

입력

입력 전압

출력

통제

제어 모드

V/f 제어

센서 없는 벡터 제어 (SVC)

속도 센서 (VC) 로 벡터 제어

속도 범위

1100 (V/f)

1[SVC]

11000 (VC)

속도 조절 정확도

±0.5% ((V/f)

±0.2% (SVC)

±0.01% (VC)

0.00 ∼ 600 Hz (표준)

0.0~2000.0Hz (더 높은 표준)

입력 주파수 해상도

디지털 입력:00.01Hz 또는 0.01%

아날로그 입력:최대 주파수는 0.025%입니다.

시작 토크

150%/0.5Hz ((V/f)

180%/0.25Hz (SVC)

180%/0Hz (VC)

토크 제어 정확성

선형 및 S 곡선 가속 및 가속을 지원합니다.

가속 및 저속 시간 4 그룹, 설정 범위 0.00 ~ 60000s

위치 제어

DC 버스 전압 제어

초전압 스탠드 제어: 전압 장애를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 전력 생산을 제한합니다.

저전압 스탠드 제어: 전압 장애를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 전력 소비를 제어합니다.

운반기 주파수

기능

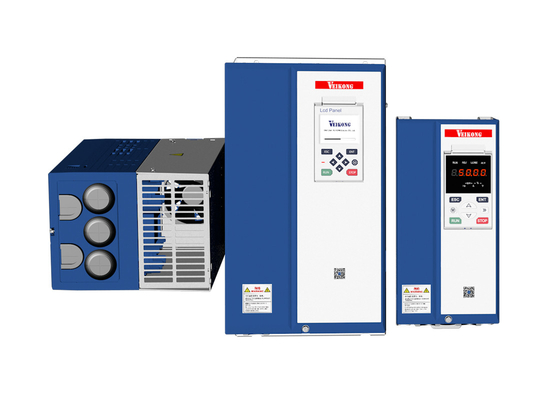

키보드

다음 세 개의 제어판을 구성할 수 있습니다.

LED 디스플레이 (MTBOP1)

셔틀 디스플레이 (MTBOP2)

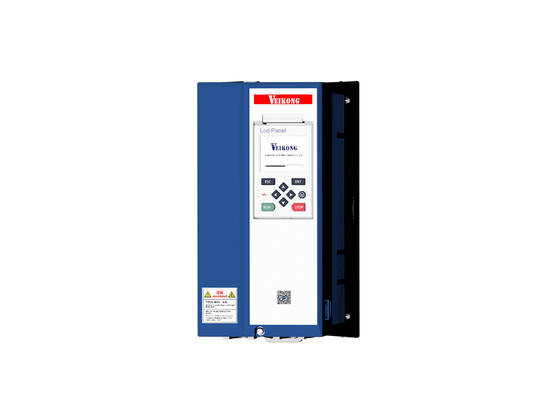

LCD 디스플레이 (MTSOP1)

의사소통

SLOT2 확장:

MODBUS-RTU 통신

통신을 열 수 있습니다.

프로피넷 커뮤니케이션

EtherCAT 통신 (VFD586)

인코더 인터페이스

표준:

인크레멘탈 인코더 인터페이스, 디퍼셜 또는 오픈 콜렉터 신호 입력; 디퍼셜 최대 입력

500KHz, 개방형 컬렉터 최대 입력 100KHz

SLOT1 연장:

부가적인 인코더

분해기

시노 코시노 인코더

타마가와 프로토콜 절대 인코더

입력 터미널

표준:

7개의 디지털 입력 터미널, 그 중 하나는 최대 50kHz의 고속 펄스 입력을 지원합니다.

3 개의 아날로그 입력 단말기,1 0 ~ 10V 전압 입력 지원 및 2 개의 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전류 입력 지원

1 모터 온도 감지, PT100, PT1000, KTY84-130를 지원하는 세 가지 유형의 열기반 입력;

SLOT2 확장:

1DI 디지털 터미널 입력 (VFD580-IOEX1)

출력 터미널

표준:

2개의 디지털 출력 터미널; 1개의 고속 펄스 출력 터미널 (오픈 콜렉터 타입), 0 ~

50kHz 평방파 신호 출력

2개의 릴레이 출력 단말기

2개의 아날로그 출력 단말기,1 0 ∼10V 전압 출력,1 0 ∼20mA 전류 출력 또는 0 ∼10V 전압 출력을 지원한다.

SLOT2 확장:

2개의 디지털 출력 터미널 ((VFD580-IOEX1)

환경

다른 것

설치
