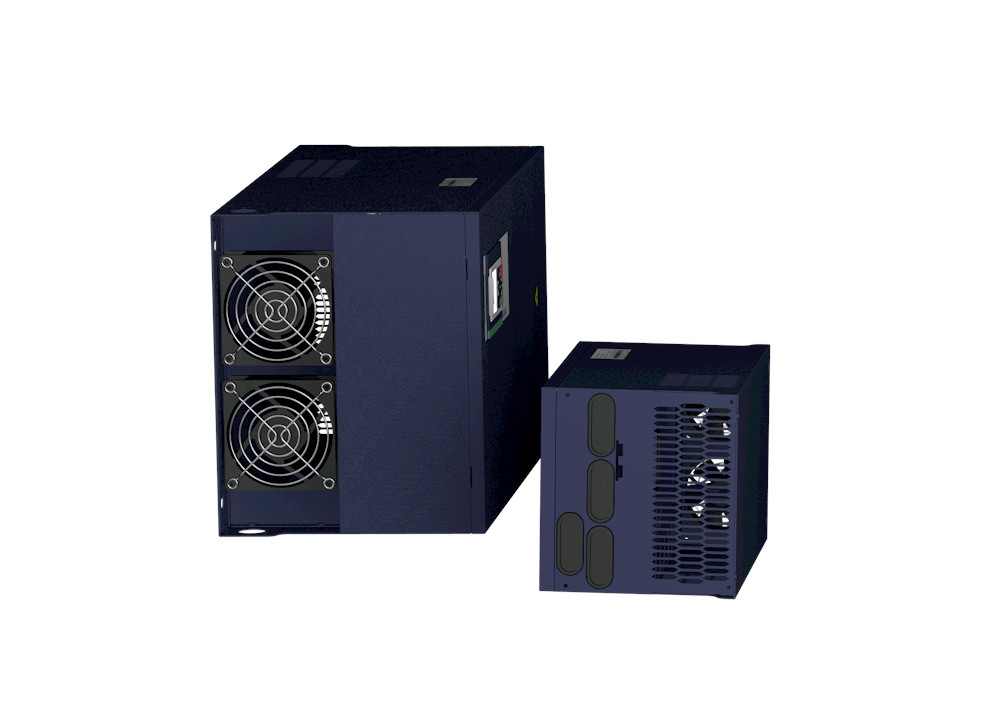

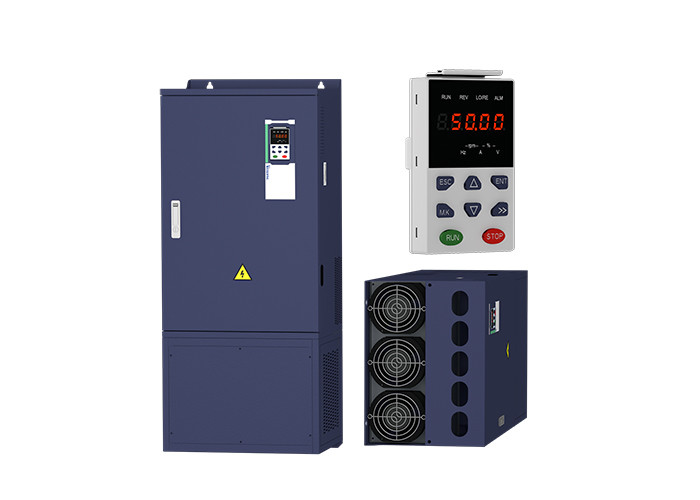

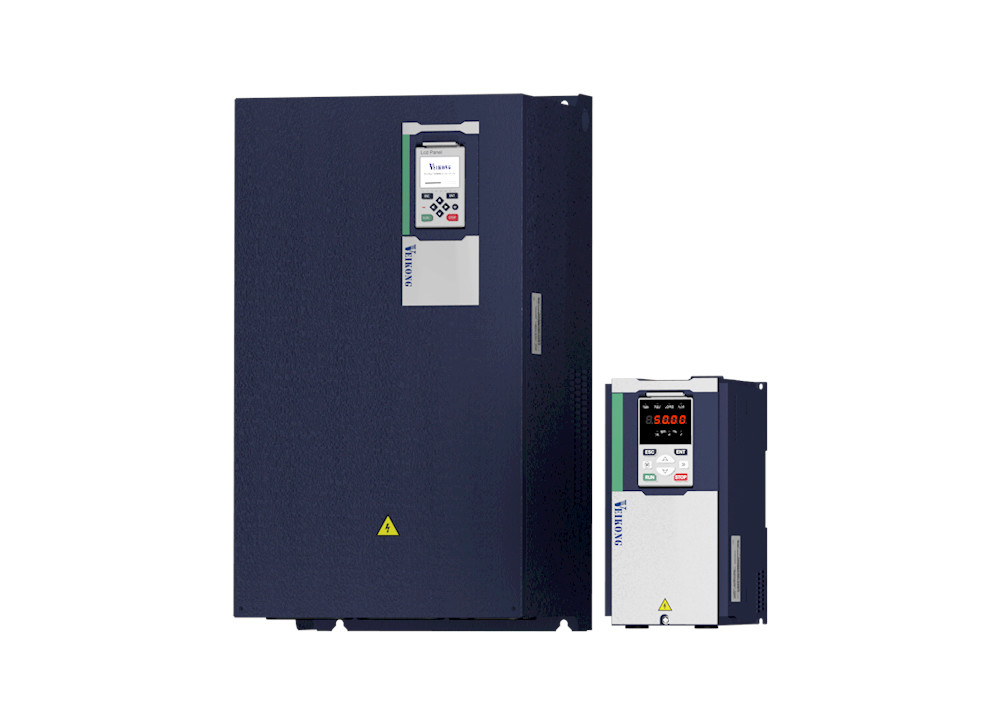

0.4KW ~ 710KW 가변 속도 드라이브 인버터 VFD 벡터 제어

1상/3상 220V: 200V~240V

3상 380V-480V: 380V~480V

범용 애플리케이션: 정격 전류의 150%에 대해 60S

경부하 적용: 정격 전류의 120%에 대해 60S

V/F 제어

PG 카드(SVC) 없이 센서리스 자속 벡터 제어

PG 카드(VC)로 센서 속도 자속 벡터 제어

1:100(V/F)

1:200(SVC)

1:1000(VC)

±0.5%(V/f)

±0.2%(SVC)

±0.02%(VC)

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

0.00~600.00Hz(V/f)

0.00~200.00Hz(SVC)

0.00~400.00Hz(VC)

디지털 설정: 0.01Hz

아날로그 설정: 최대 주파수 x 0.1%

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

SVC: 5Hz10% 이내, 5Hz5% 이상

VC:3.0%

V/f 곡선 유형: 직선, 다점, 거듭제곱 기능, V/f 분리;

토크 부스트 지원: 자동 토크 부스트(출하 시 설정), 수동 토크 부스트

선형 및 S 곡선 가속 및 감속을 지원합니다.

가감속 시간 4그룹, 설정 범위 0.00s ~ 60000s

과전압 실속 제어: 전압 오류를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 발전을 제한합니다.

저전압 스톨 제어: 요 실패를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어합니다.

VdcMax 제어: 과전압 트립을 방지하기 위해 출력 주파수를 조정하여 모터에서 생성되는 전력량을 제한합니다.

VdcMin 제어: 점프 부족 전압 오류를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어합니다.

기준:

모드버스 통신

OPEN 및 PROFINET(개발 중)

기준:

5개의 디지털 입력 단자, 그 중 하나는 최대 50kHz의 고속 펄스 입력을 지원합니다.

2개의 아날로그 입력 단자, 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전류 입력 지원;

옵션 카드:

4개의 디지털 입력 단자

2개의 아날로그 입력 단자.support-10V-+10V 전압 입력

기준:

1개의 디지털 출력 단자;

1 고속 펄스 출력 단자(오픈 컬렉터 유형), 0 ~ 50kHz 구형파 신호 출력 지원;

릴레이 출력 단자 1개(2차 릴레이는 옵션)

2개의 아날로그 출력 단자, 0 ~ 20mA 전류 출력 또는 0 ~ 10V 전압 출력 지원;

옵션 카드: 4개의 디지털 출력 단자

내부 EMC 필터

EN61800-3 준수

카테고리 C3

제3의 환경
