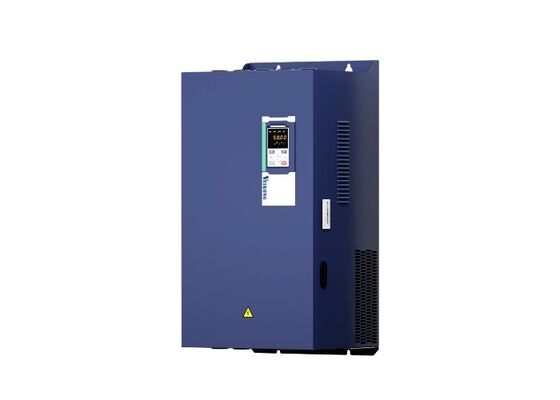

VEIKONG VFD500: 우수한 모터 성능을 위한 정밀 벡터 제어
제품 상세 정보
| OEM 서비스 | 지원하다 | 모터 제어 모드 | 속도 제어와 토크 제어 |
|---|---|---|---|
| 보증 | 24개월 | 제어 모드 | VF SVC 및 VC |
| 빈도 | 50HZ/60HZ |
제품 설명
380V 11KW 15KW 18.5KW AC 모터용 가변 주파수 인버터
1. 감속과여자 기능
정확한 열 시뮬레이션 플랫폼 소프트웨어는 열 시뮬레이션의 신뢰성을 보장합니다.
각 VFD500 인버터는 열 시뮬레이션 테스트를 거쳤으며, 열 시뮬레이션 안전 설계 요구 사항의 범위 내에서 실제 프로토타입만 개발됩니다. 실제 테스트 후 열 시뮬레이션 결과는 실제 테스트 결과와 매우 가깝습니다. 극한 테스트 상태에서 열 시뮬레이션은 실제 부하 시뮬레이션을 대체하고 과학적인 열 테스트를 추가할 수 있습니다.
2. 강력한 토크 특성
센서 또는 피드백 장치 없이 0Hz에서 강력한 토크. 최근까지 센서리스 제어는 동기 모터에서는 불가능했습니다.
VFD500 시리즈는 극 센서 또는 모터 피드백에 의존하지 않고 강력한 시동 토크 알고리즘을 제공합니다.
고성능 전류 벡터 제어는 유도 모터로 강력한 시동 토크를 달성합니다.
기술 사양
|
항목 |
사양 |
|
|
입력 |
입력 전압 |
1상/3상 220V:200V～240V 3상 380V-480V:380V～480V |
|
허용 전압 변동 범위 |
-15%～10% |
|
|
입력 주파수 |
50Hz / 60Hz, 변동폭 5% 미만 |
|
|
출력 |
출력 전압 |
3상:0～입력 전압 |
|
과부하 용량 |
일반 용도: 정격 전류의 150%에서 60S 경부하 용도: 정격 전류의 120%에서 60S |
|
|
제어 |
제어 모드 |
V/f 제어 PG 카드 없는 센서리스 플럭스 벡터 제어(SVC) PG 카드(VC)가 있는 센서 속도 플럭스 벡터 제어 |
|
작동 모드 |
속도 제어, 토크 제어(SVC 및 VC) |
|
|
속도 범위 |
1:100 (V/f) 1:200( SVC) 1:1000 (VC) |
|
|
속도 제어 정확도 |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
|
속도 응답 |
5Hz(V/f) 20Hz(SVC) 50Hz(VC) |
|
|
주파수 범위 |
0.00～600.00Hz(V/f) 0.00～200.00Hz(SVC) 0.00～400.00Hz(VC) |
|
|
입력 주파수 분해능 |
디지털 설정: 0.01 Hz 아날로그 설정: 최대 주파수 x 0.1% |
|
|
시동 토크 |
150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
|
토크 제어 정확도 |
SVC: 5Hz 이내 10%, 5Hz 이상 5% VC: 3.0% |
|
|
V/f 곡선 |
V / f 곡선 유형: 직선, 다중점, 전력 함수, V / f 분리; 토크 부스트 지원: 자동 토크 부스트(공장 설정), 수동 토크 부스트 |
|
|
주파수 램프 제공 |
선형 및 S 곡선 가속 및 감속 지원; 4개의 가속 및 감속 시간 그룹, 설정 범위 0.00s ~ 60000s |
|
|
DC 버스 전압 제어 |
과전압 스톨 제어: 출력 주파수를 조정하여 모터의 발전량을 제한하여 전압 오류를 방지합니다. 저전압 스톨 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 요 오류를 방지합니다. VdcMax 제어: 출력 주파수를 조정하여 모터에서 생성되는 전력량을 제한하여 과전압 트립을 방지합니다. VdcMin 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 저전압 오류를 방지합니다. |
|
|
캐리어 주파수 |
1kHz～12kHz(유형에 따라 다름) |
|
|
시동 방법 |
직접 시동(DC 브레이크 중첩 가능); 속도 추적 시동 |
|
|
정지 방법 |
감속 정지(DC 브레이크 중첩 가능); 자유 정지 |
|
|
주요 제어 기능 |
조그 제어, 드룹 제어, 최대 16단 속도 작동, 위험 속도 회피, 스윙 주파수 작동, 가속 및 감속 시간 전환, VF 분리, 과여자 제동, 프로세스 PID 제어, 절전 및 깨우기 기능, 내장형 간단한 PLC 로직, 가상 입력 및 출력 단자, 내장형 지연 장치, 내장형 비교 장치 및 로직 장치, 매개변수 백업 및 복구, 완벽한 오류 기록, 오류 재설정, 두 그룹의 모터 매개변수 자유 전환, 소프트웨어 스왑 출력 배선, 단자 UP / DOWN |
|
|
기능 |
키패드 |
LED 디지털 키보드 및 LCD 키패드(옵션) |
|
통신 |
표준: MODBUS 통신 CAN OPEN 및 PROFINET(개발 중) |
|
|
PG 카드 |
증분 인코더 인터페이스 카드(차동 출력 및 오픈 컬렉터), 로터리 변압기 카드 |
|
|
입력 단자 |
표준: 5개의 디지털 입력 단자, 그 중 하나는 최대 50kHz의 고속 펄스 입력을 지원합니다. 2개의 아날로그 입력 단자, 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전류 입력 지원; 옵션 카드: 4개의 디지털 입력 단자 2개의 아날로그 입력 단자. -10V-+10V 전압 입력 지원 |
|
|
출력 단자 |
표준: 1개의 디지털 출력 단자; 1개의 고속 펄스 출력 단자(오픈 컬렉터 유형), 0 ~ 50kHz 사각파 신호 출력 지원; 1개의 릴레이 출력 단자(두 번째 릴레이는 옵션) 2개의 아날로그 출력 단자, 0 ~ 20mA 전류 출력 또는 0 ~ 10V 전압 출력 지원; 옵션 카드: 4개의 디지털 출력 단자 |
|
|
보호 |
보호 기능은 6장 "문제 해결 및 대책"을 참조하십시오. |
|
|
환경 |
설치 위치 |
실내, 직사광선, 먼지, 부식성 가스, 가연성 가스, 유증기, 증기, 물방울 또는 염분 없음. |
|
고도 |
0-3000m. 고도가 1000m 이상이면 인버터가 감압되고 고도가 100m 증가하면 정격 출력 전류가 1% 감소합니다. |
|
|
주위 온도 |
-10°C~ +40°C, 최대 50°C(주위 온도가 40°C와 50°C 사이인 경우 감압) 온도가 1°C 증가하면 정격 출력 전류가 1.5% 감소합니다. |
|
|
습도 |
95%RH 미만, 결로 없음 |
|
|
진동 |
5.9 m/s 미만2 (0.6 g) |
|
|
보관 온도 |
-20°C ~ +60°C |
|
|
기타 |
설치 |
벽걸이형, 바닥 제어 캐비닛, 투과형 |
|
보호 수준 |
IP20 |
|
|
냉각 방식 |
강제 공기 냉각 |
|
|
EMC |
CE ROHS |
내부 EMC 필터 EN61800-3을 준수합니다. 카테고리 C3 3rd 환경 |
Veikong VFD500 시리즈 응용 사진
제품 응용
FAQ:
1. 어떤 전압 범위를 지원할 수 있습니까?
단상 220v 입력, 단상 220v 출력;
단상 220v 입력, 삼상 220v 출력;
삼상 220v 입력, 삼상 220v 출력;
단상 220v 입력, 삼상 380v 출력;
380v 입력, 380v 출력, 0.4KW-710KW.
2. 패키지의 표준은 무엇입니까?
37kw 미만, 카톤 패키지; 45kw 이상, 나무 패키지.
3. VFD500 시리즈 사용 시 일반적인 질문
1. 장비용 인버터를 선택할 때 어떤 문제에 주의해야 합니까?
주파수 변환기를 선택할 때 다음 측면을 주로 고려합니다.
1. 인버터가 이전에 장비에 사용되었는지, 이전 사용 중에 자주 오류 보호가 있었는지, 과전류 및 과부하 오류가 자주 발생하는지 여부,
후속 선택에서는 더 큰 전력 인버터를 선택해야 합니다.
2. 모터의 전압, 전류, 전력, 속도, 장비 감속비, 제어 요구 사항 및 기타 문제를 일치시켜야 합니다.
3. 부하 특성: 장비가 충격형 부하인지 리프팅형 부하인지, 이러한 두 가지 유형의 부하에 대한 인버터를 선택할 때는 더 높은 수준의 전력 인버터를 선택해야 합니다.
4. 현장에서 설치할 때 인버터 입력의 전선 방식, 높은 주변 온도 및 높은 고도를 선택하여 더 높은 수준의 전력 인버터를 선택하고, 캐비닛을 설치할지, 입출력 라인에 변압기를 설치하는지 등을 선택합니다.
