상품명 | VFD | 힘 | 0.75kw-710kw |
---|---|---|---|
현재의 | 2.5A-950A | 빈도 | 0-2000Hz |
보호 | 과부하, 과전압, IP20, 단락, 과열 | 사물인터넷 | 인피니언 |
하이 라이트 | 710kw 3상 VFD 컨트롤러,0.75kw 3상 VFD 컨트롤러,710kw 단상 vfd 컨트롤러 |

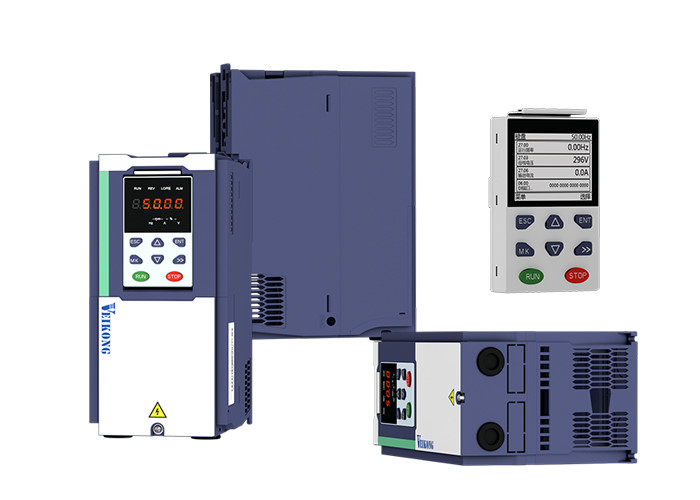

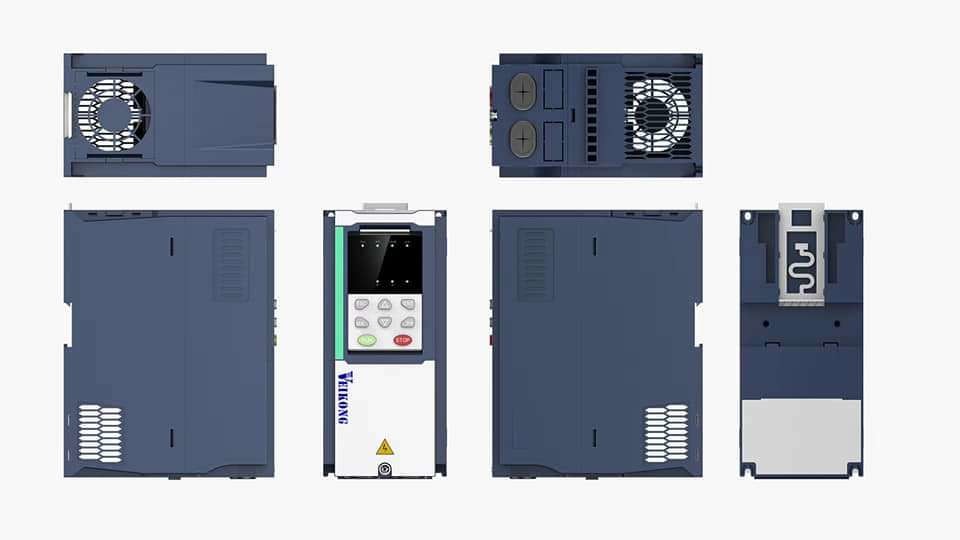

가변 주파수 드라이브 0.75kw-710kw VFD 단상 삼상
제품 이점
VFD500 우수한 제어 성능
모터 정격 부하에서 0.1s 명령 가감속
모터가 0 속도로 전환되면 전류에 위상 변화와 진동이 없으며 속도는 맥동하지 않습니다.
버스 전압 제어가 안정적이며 동적 제동이 없는 감속도 빠르고 안정적인 제동 기능을 제공할 수 있습니다.
트리핑 작업이 없음을 실현
우수한 전류 및 전압 제어 기술, 0.1s 명령으로 가감속을 교대로 하여 인버터가 트립 동작 없이 안정적입니다.
강력한 과부하 용량, 180% 정격 부하 조건에서 10초 연속 운전, 150% 정격 부하 조건에서 1분 연속 운전
벡터 제어 하에서 저주파 및 고토크 안정적인 작동
고유한 전력망 순간 전원 차단 처리
안건 | 사양 | |
입력 | 입력 전압 |
1상/3상 220V: 200V~240V 3상 380V-480V: 380V~480V |
허용 전압 변동 범위 | -15%~10% | |
입력 주파수 | 50Hz / 60Hz, 변동 5% 미만 | |
산출 | 출력 전압 | 3상: 0~입력 전압 |
과부하 용량 |
범용 애플리케이션: 정격 전류의 150%에 대해 60S 경부하 적용: 정격 전류의 120%에 대해 60S |
|
제어 | 제어 모드 |
V/F 제어 PG 카드(SVC) 없이 센서리스 자속 벡터 제어 PG 카드(VC)로 센서 속도 자속 벡터 제어 |
작동 모드 | 속도 제어, 토크 제어(SVC 및 VC) | |
속도 범위 |
1:100(V/F) 1:200(SVC) 1:1000(VC) |
|
속도 제어 정확도 |
±0.5% (V/F) ±0.2% (SVC) ±0.02% (VC) |
|
속도 응답 |
5Hz(V/f) 20Hz(SVC) 50Hz(VC) |
|
주파수 범위 |
0.00~600.00Hz(V/F) 0.00~200.00Hz(SVC) 0.00~400.00Hz(VC) |
|
입력 주파수 분해능 |
디지털 설정: 0.01Hz 아날로그 설정: 최대 주파수 x 0.1% |
|
시동 토크 |
150%/0.5Hz(V/F) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
토크 제어 정확도 |
SVC: 5Hz10% 이내, 5Hz5% 이상 VC:3.0% |
|
V/f 곡선 |
V/f 곡선 유형: 직선, 다점, 거듭제곱 기능, V/f 분리; 토크 부스트 지원: 자동 토크 부스트(출하 시 설정), 수동 토크 부스트 |
|
주파수 제공 램프 |
선형 및 S 곡선 가속 및 감속을 지원합니다. 가감속 시간 4그룹, 설정 범위 0.00s ~ 60000s |
|
DC 버스 전압 제어 |
과전압 실속 제어: 전압 오류를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 발전을 제한합니다.
저전압 스톨 제어: 요 실패를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어합니다.
VdcMax 제어: 과전압 트립을 방지하기 위해 출력 주파수를 조정하여 모터에서 생성되는 전력량을 제한합니다. VdcMin 제어: 점프 부족 전압 오류를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어합니다. |
|
캐리어 주파수 | 1kHz~12kHz(종류에 따라 다름) | |
시작 방법 |
직접 시작(직류 제동과 중첩 가능);속도 추적 시작 |
정지 방법 | 감속 정지(DC 제동과 중첩 가능);자유롭게 중지 | |
메인 컨트롤 기능 | 조그 제어, 드룹 제어, 최대 16단 동작, 위험 속도 회피, 스윙 주파수 동작, 가감속 시간 전환, VF 분리, 과여자 제동, 프로세스 PID 제어, 슬립 및 웨이크업 기능, 간이 PLC 내장 논리, 가상 입력 및 출력 단자, 내장 지연 장치, 내장 비교 장치 및 논리 장치, 매개변수 백업 및 복구, 완벽한 오류 기록, 오류 재설정, 모터 매개변수의 두 그룹 프리스위칭, 소프트웨어 스왑 출력 배선, 단자 UP/DOWN | |
기능 | 키패드 | LED 디지털 키보드 및 LCD 키패드(옵션) |
의사 소통 |
기준: 모드버스 통신 OPEN 및 PROFINET(개발 중) |
|
PG 카드 | 증분 인코더 인터페이스 카드(차동 출력 및 개방형 수집기), 로터리 트랜스포머 카드 | |
입력 단자 |
기준: 5개의 디지털 입력 단자, 그 중 하나는 최대 50kHz의 고속 펄스 입력을 지원합니다. 2개의 아날로그 입력 단자, 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전류 입력 지원; 옵션 카드: 4개의 디지털 입력 단자 2개의 아날로그 입력 단자.support-10V-+10V 전압 입력 |
|
출력 단자 |
기준: 1개의 디지털 출력 단자; 1 고속 펄스 출력 단자(오픈 컬렉터 유형), 0 ~ 50kHz 구형파 신호 출력 지원; 릴레이 출력 단자 1개(2차 릴레이는 옵션) 2개의 아날로그 출력 단자, 0 ~ 20mA 전류 출력 또는 0 ~ 10V 전압 출력 지원; 옵션 카드: 4개의 디지털 출력 단자 |
|
보호 | 보호 기능에 대해서는 제6장 트러블 슈팅 및 대책을 참조하십시오. | |
환경 | 설치 위치 | 실내, 직사광선, 먼지, 부식성 가스, 가연성 가스, 기름 연기, 증기, 물방울 또는 염분이 없는 곳. |
고도 | 0-3000m. 고도가 1000m보다 높으면 인버터가 감소하고 고도가 100m 증가하면 정격 출력 전류가 1% 감소합니다. | |
주위 온도 | -10°C~ +40°C, 최대 50°C(주변 온도가 40°C ~ 50°C인 경우 감소) 온도가 1°C 증가하면 정격 출력 전류가 1.5% 감소합니다. | |
습기 | 95%RH 이하, 결로가 없을 것 | |
진동 | 5.9m/s 미만2 (0.6g) | |
보관 온도 | -20°C ~ +60°C | |
기타 | 설치 | 벽걸이형, 바닥 조절식 캐비닛, transmural |
보호 수준 | IP20 | |
냉각 방법 | 강제 공기 냉각 | |
EMC | CE ROHS |
내부 EMC 필터 EN61800-3 준수 카테고리 C3 삼rd 환경 |
일반 응용 프로그램에서 유명 브랜드 vfd를 교체하십시오.
VFD500 매개변수 배포 목록:
분류 | 매개변수 그룹 | 페이지 |
공통 매개변수 | 00: 기본 기능 | 37페이지 |
01:주파수 소스 선택 | 39페이지 | |
02: 시작 및 중지 | 45페이지 | |
03: 램프 및 S 곡선 | 49페이지 | |
04: 아날로그 및 펄스 입력 | 51페이지 | |
05: 아날로그 및 펄스 출력 | 55페이지 | |
06: 다기능 디지털 입력(DI) | 56페이지 | |
07: 다기능 디지털 출력(DO) | 59페이지 | |
08:디지털 출력 설정 | 62페이지 | |
모터 제어 | 10: 인코더 유형 | 65페이지 |
11:Motor1 매개변수 | 66페이지 | |
12:Motor1 VFcontrol 매개변수 | 68페이지 | |
13:Motor1 벡터 제어 매개변수 | 71페이지 | |
14: 토크 제어 | 73페이지 | |
16: 에너지 절약 제어 | 74페이지 | |
디스플레이 및 보호 | 20: 사용자 정의 매개변수 | 75페이지 |
21: 키패드 및 디스플레이 | 77페이지 | |
22:AC 드라이브 구성 | 79페이지 | |
23: 드라이브 보호 기능 설정 | 81페이지 | |
24: 모터 보호 매개변수 | 85페이지 | |
25: 오류 추적 매개변수 | 87페이지 | |
26: 오류 기록 매개변수 | 87페이지 | |
27: 모니터링 매개변수 | 90페이지 | |
의사 소통 | 30: 모드버스 통신 | 90페이지 |
31:Canopen 커뮤니케이션 | 92페이지 | |
애플리케이션 | 40: 프로세스 PID 기능 | 92페이지 |
41: 수면 기능 | 98페이지 | |
42: 단순 PLC | 100페이지 | |
43: 프로그래밍 가능한 지연 장치 | 페이지 102 | |
44: 비교기 및 논리 장치/컨트롤러 | 페이지 104 | |
45: 다기능 카운터 | 108페이지 | |
모터 2 | 60: Motor2 기본 매개변수 | 110페이지 |
61: 모터2 매개변수 | 111페이지 | |
62:Motor2 VF 제어 매개변수 | 111페이지 | |
63:Motor2 벡터 제어 매개변수 | 111페이지 |
