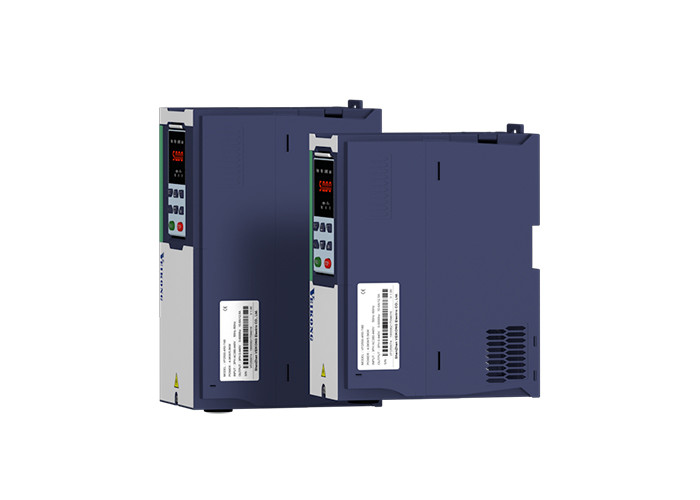

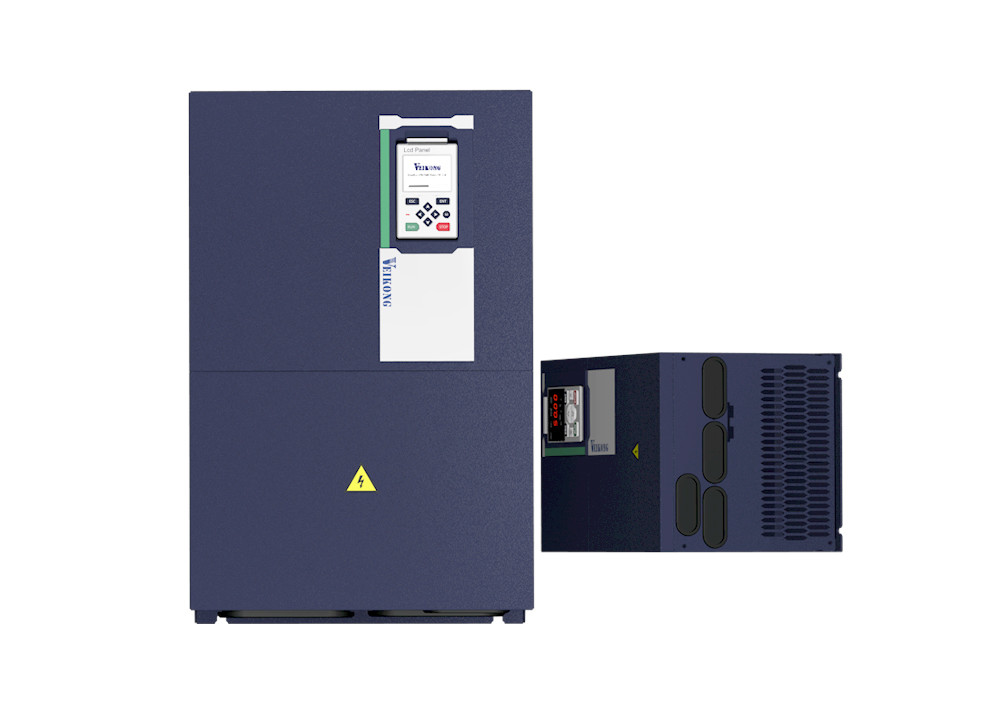

자동 생산 및 포장용 VFD500 시리즈 변주 주파수 인버터

항목

사양

입력

입력 전압

1단계/3단계 220V:200V~240V

3단계 380V~480V:380V~480V

허용된 전압 변동 범위

-15%~10%

입력 주파수

50Hz/60Hz,변동 5% 미만

출력

출력 전압

3단계: 0 △ 입력 전압

과부하 용량

일반용 용도: 등급 전류의 150%에 60S

가벼운 부하 적용: 등급 전류의 120%에 60S

통제

제어 모드

V/f 제어

PG 카드 없이 센서 없는 흐름 벡터 제어 (SVC)

PG 카드 (VC) 로 센서 속도 흐름 벡터 제어

작동 모드

속도 제어, 토크 제어 (SVC 및 VC)

속도 범위

1100 (V/f)

100 (SVC)

11000 (VC)

속도 조절 정확도

±0.5%(V/f)

±0.2%(SVC)

±0.02%(VC)

반응 속도

5Hz ((V/f)

20Hz (SVC)

50Hz (VC)

주파수 범위

00.00 ∼ 600 Hz(V/f)

0.00 ∼ 200.00 Hz(SVC)

00.00~400.00Hz(VC)

입력 주파수 해상도

디지털 설정: 0.01 Hz

아날로그 설정: 최대 주파수 x 0.1%

시작 토크

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

토크 제어 정확성

SVC: 5Hz에서 10% 이내, 5Hz에서 5% 이상

VC:30.0%

V/f 곡선

V / f 곡선 유형: 직선, 다점, 전력 함수, V / f 분리

토크 증강 지원: 자동 토크 증강 (공장 설정), 수동 토크 증강

주파수 부여 램프

선형 및 S 곡선 가속 및 가속을 지원합니다.

가속 및 느림 시간 4 그룹, 설정 범위 0.00 ~ 60000s

DC 버스 전압 제어

초전압 스탠드 제어: 전압 장애를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 전력 생산을 제한합니다.

저전압 스탠드 제어: 야브 장애를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어

VdcMax 제어: 초전압 발동을 피하기 위해 출력 주파수를 조정하여 모터가 생성하는 전력의 양을 제한합니다.

VdcMin 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 점프 저전압 결함을 피합니다.

운반기 주파수

1kHz~12kHz ((형에 따라 달라집니다)

시작 방법

직시 시작 (동기 브레이크가 겹쳐질 수 있다)

정지 방법

느림 중지 (동기 브레이킹을 중첩할 수 있다)

메인 컨트롤 기능

조그 컨트롤, 드롭 컨트롤, 최대 16 속도 작동, 위험한 속도를 피하는, 스윙 주파수 작동, 가속 및 저속 시간 전환, VF 분리, 초 흥분 브레이킹,프로세스 PID 제어, 잠자리 및 깨어있는 기능, 기본 PLC 논리, 가상 입력 및 출력 단말기, 기본 지연 장치, 기본 비교 장치 및 논리 장치, 매개 변수 백업 및 복구,완벽한 결함 기록, 결함 리셋, 모터 매개 변수 두 그룹 자유 스위칭, 소프트웨어 교환 출력 배선, 터미널 UP / 다운

기능

키보드

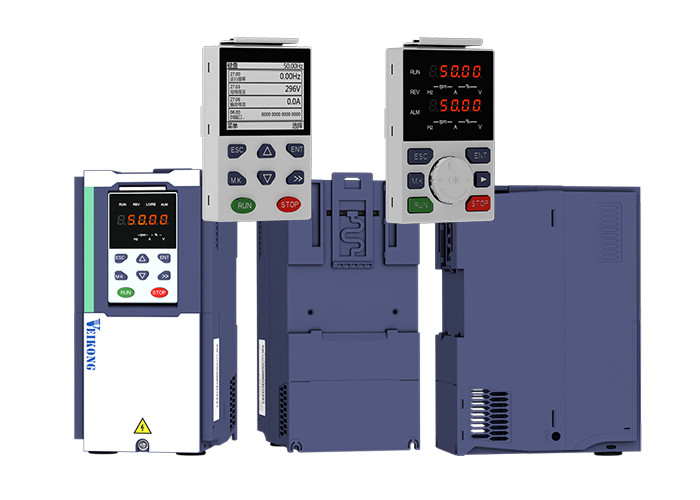

LED 디지털 키보드와 LCD 키보드 (선택)

의사소통

표준:

MODBUS 통신

오픈 및 프로피네트 (개발 중)

PG 카드

인크레멘탈 인코더 인터페이스 카드 (차분 출력 및 오픈 컬렉터)로터리 트랜스포머 카드

입력 터미널

표준:

5개의 디지털 입력 터미널, 그 중 하나는 최대 50kHz의 고속 펄스 입력 기능을 지원합니다.

2개의 아날로그 입력 단말기, 0~10V 전압 입력 또는 0~20mA 전류 입력 지원

옵션 카드:

4개의 디지털 입력 터미널

2개의 아날로그 입력 단말기. 지원 10V-+10V 전압 입력

출력 터미널

표준:

1개의 디지털 출력 터미널

1개의 고속 펄스 출력 단말기 (오픈 컬렉터 타입), 0~50kHz 제곱파 신호 출력을 지원한다.

1개의 릴레이 출력 터미널 (제2개의 릴레이는 선택)

2개의 아날로그 출력 터미널, 0~20mA 출력 전류 또는 0~10V 출력 전압을 지원한다.

옵션 카드: 4개의 디지털 출력 단말기

보호

보호 기능에 대해 "실점 해결 및 대책" 6장 참조

환경

설치 장소

실내에서는 직접 햇빛, 먼지, 부식 가스, 연화 가스, 석유 연소, 증기, 방울 또는 소금이 없습니다.

고도

0-3000m. 인버터는 1000m 이상의 고도에서 하락하고 고도가 100m 증가하면 등급 출력 전류는 1% 감소합니다.

실내 온도

-10°C~+40°C,최대 50°C (환경 온도가 40°C에서 50°C 사이인 경우 감소)

습도

95%RH 이하, 응축 없이

진동

5.9m/s 미만²(0.6g)

저장 온도

-20°C ~ +60°C

다른 것

설치

벽에 장착된, 바닥에 제어되는 캐비닛

보호 수준

IP20

냉각 방법

강제 공기 냉각

EMC

CE ROHS

내부 EMC 필터

EN61800-3을 준수합니다.

C3급

3^rd환경
