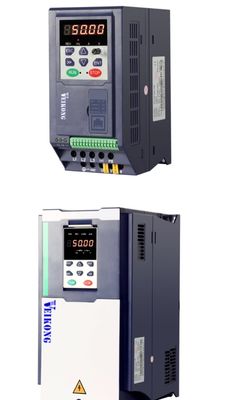

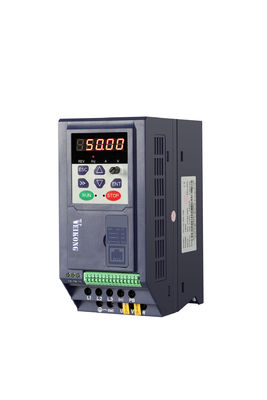

VFD500M 비동기 모터 제어용 컴팩트하고 사용하기 쉬운 VFD 변주 주파수 드라이브

항목

사양

입력

입력 전압

1단계/3단계 220V:200V~240V

3단계 380V~480V:380V~480V

허용된 전압 변동 범위

-15%~10%

입력 주파수

50Hz/60Hz,변동 5% 미만

출력

출력 전압

1/3단계: 0 △ 입력 전압

과부하 용량

일반용 용도: 등급 전류의 150%에 60S

가벼운 부하 적용: 등급 전류의 120%에 60S

통제

제어 모드

V/f 제어

PG 카드 없이 센서 없는 흐름 벡터 제어 (SVC)

작동 모드

속도 제어, 토크 제어 (SVC)

속도 범위

1100 (V/f)

100 (SVC)

속도 조절 정확도

±0.5% (V/f)

±0.2% (SVC)

반응 속도

5Hz ((V/f)

20Hz (SVC)

주파수 범위

00.00600.00Hz (V/f)

0.00 ∙200.00 Hz (SVC)

입력 주파수 해상도

디지털 설정: 0.01 Hz

아날로그 설정: 최대 주파수 x 0.1%

시작 토크

150%/0.5Hz ((V/f)

180%/0.25Hz (SVC)

토크 제어 정확성

SVC: 5Hz에서 10% 이내, 5Hz에서 5% 이상

VC:30.0%

V/f 곡선

V / f 곡선 유형: 직선, 다점, 전력 함수, V / f 분리

토크 증강 지원: 자동 토크 증강 (공장 설정), 수동 토크 증강

주파수 부여 램프

선형 및 S 곡선 가속 및 가속을 지원합니다.

가속 및 느림 시간 4 그룹, 설정 범위 0.00 ~ 60000s

DC 버스 전압 제어

초전압 스탠드 제어: 전압 장애를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 전력 생산을 제한합니다.

저전압 스탠드 제어: 야브 장애를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어

VdcMax 제어: 초전압 발동을 피하기 위해 출력 주파수를 조정하여 모터가 생성하는 전력의 양을 제한합니다.

VdcMin 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 점프 저전압 결함을 피합니다.

운반기 주파수

1kHz~16kHz ((형에 따라 달라집니다)

시작 방법

직시 시작 (동기 브레이크가 겹쳐질 수 있다)

정지 방법

느림 중지 (동기 브레이킹을 중첩할 수 있다)

메인 컨트롤 기능

조그 제어, 드롭 제어, 최대 16 속도 작동, 위험한 속도를 피하는, 스윙 주파수 작동, 가속 및 저속 시간 전환, VF 분리, 초 흥분 브레이킹,프로세스 PID 제어, 잠자리 및 깨어있는 기능, 기본 PLC 논리, 가상 입력 및 출력 단말기, 기본 지연 장치, 기본 비교 장치 및 논리 장치, 매개 변수 백업 및 복구,완벽한 결함 기록, 결함 리셋, 모터 매개 변수 두 그룹 자유 스위칭, 소프트웨어 교환 출력 배선, 터미널 UP / 다운

기능

키보드

LED 디지털 키보드 및 LCD 키보드 (선택) 및 외부 LED 디스플레이

소통

표준:

MODBUS 통신

입력 터미널

크기 A: 디지털 입력 단말기 4개와 아날로그 입력 단말기 1개

크기 B:5 디지털 입력 단말기, 그 중 하나는 50kHz까지의 고속 펄스 입력을 지원합니다; 2 개의 아날로그 입력 단말기는 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전류 입력을 지원합니다.

출력 터미널

크기 A 1 디지털 출력 터미널

1 릴레이 출력 터미널 (지원 NO만)

1개의 아날로그 출력 단말기, 0~20mA 전류 출력 또는 0~10V 전압 출력을 지원한다.

크기 B 1 디지털 출력 단말기

1개의 고속 펄스 출력 단말기 (오픈 컬렉터 타입), 0~50kHz 제곱파 신호 출력을 지원한다.

1 릴레이 출력 터미널 (지원 NO 및 NC)

1개의 아날로그 출력 단말기, 0~20mA 전류 출력 또는 0~10V 전압 출력을 지원한다.

보호

보호 기능에 대해 "실점 해결 및 대책" 6장 참조

환경

설치 장소

실내에서는 직접 햇빛, 먼지, 부식 가스, 연화 가스, 석유 연소, 증기, 방울 또는 소금이 없습니다.

고도

0-3000m. 인버터는 1000m 이상의 고도에서 하락하고 고도가 100m 증가하면 등급 출력 전류는 1% 감소합니다.

실내 온도

-10°C~+40°C,최대 50°C (환경 온도가 40°C에서 50°C 사이인 경우 감소)

습도

95%RH 이하, 응축 없이

진동

5.9m/s2 (0.6g) 이하

저장 온도

-20°C ~ +60°C

다른 것

설치

벽에 장착된, 바닥에 제어되는 캐비닛

보호 수준

IP20

냉각 방법

B 크기와 A 크기에 대한 강제 공기 냉각 (자연 냉각)

모델

전력

(KVA)

입력 전류

(A)

출력 전류 (A)

적응 가능한 모터

(KW)

크기

브레이크 단위

무거운 부하

가벼운 부하

3단계: 380V~480V,50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0.75

크기 B

내부

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

크기 C

내부

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

1단계: 200-240V,50/60Hz

VFD500M-R40GS2B

1.2

6.9

2.8

3.2

0.4

크기

내부

VFD500M-R75GS2B

2.1

12.2

4.5

4.8

0.75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

3단계: 200V-240V,50/60Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0.4

크기 B

내부

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0.75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
