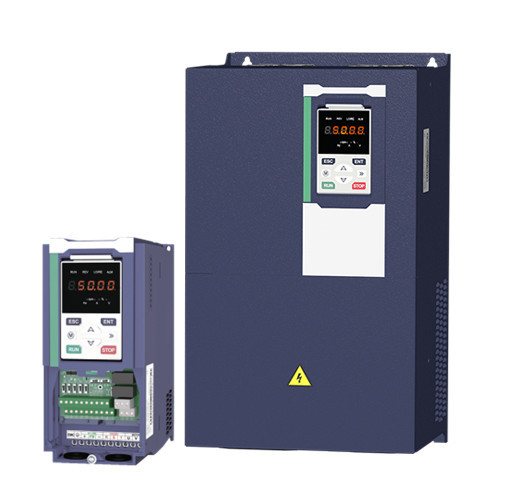

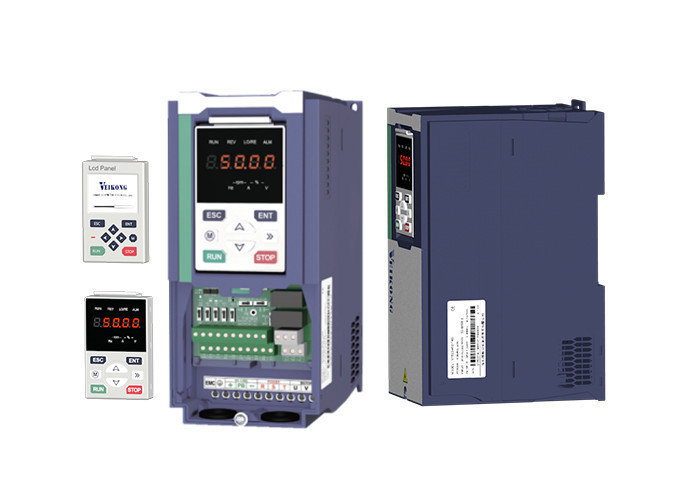

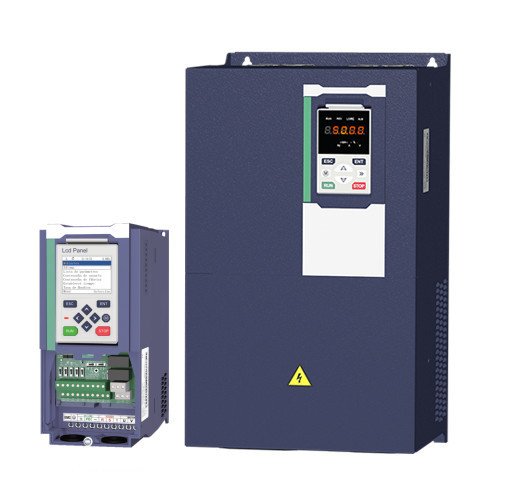

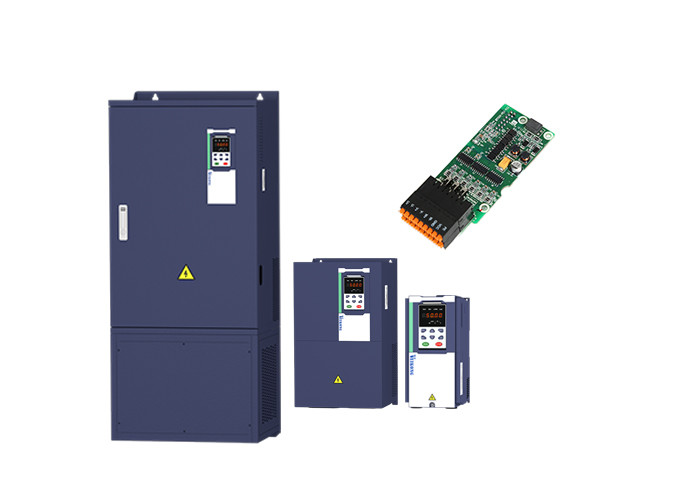

단순화 된 자동화 및 프로세스 최적화를위한 많은 내장 제어 기능

통제

제어 모드

V/f 제어

PG 카드 없이 센서 없는 흐름 벡터 제어 (SVC)

PG 카드 (VC) 로 센서 속도 흐름 벡터 제어

작동 모드

속도 제어, 토크 제어 (SVC 및 VC)

속도 범위

1100 (V/f)

100 (SVC)

11000 (VC)

속도 조절 정확도

±0.5%(V/f)

±0.2%(SVC)

±0.02%(VC)

반응 속도

5Hz ((V/f)

20Hz (SVC)

50Hz (VC)

주파수 범위

0.00 ∙2000.00Hz(V/f)

0.00 ∼ 200.00 Hz(SVC)

00.00~400.00Hz(VC)

입력 주파수 해상도

디지털 설정: 0.01 Hz

아날로그 설정: 최대 주파수 x 0.1%

시작 토크

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

토크 제어 정확성

SVC: 5Hz에서 10% 이내, 5Hz에서 5% 이상

VC:30.0%

V/f 곡선

V / f 곡선 유형: 직선, 다점, 전력 함수, V / f 분리

토크 증강 지원: 자동 토크 증강 (공장 설정), 수동 토크 증강

주파수 부여 램프

선형 및 S 곡선 가속 및 가속을 지원합니다.

가속 및 느림 시간 4 그룹, 설정 범위 0.00 ~ 60000s

DC 버스 전압 제어

초전압 스탠드 제어: 전압 장애를 건너뛰지 않도록 출력 주파수를 조정하여 모터의 전력 생산을 제한합니다.

저전압 스탠드 제어: 야브 장애를 피하기 위해 출력 주파수를 조정하여 모터의 전력 소비를 제어

VdcMax 제어: 초전압 발동을 피하기 위해 출력 주파수를 조정하여 모터가 생성하는 전력의 양을 제한합니다.

VdcMin 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 점프 저전압 결함을 피합니다.

운반기 주파수

1kHz~12kHz ((형에 따라 달라집니다)

시작 방법

직시 시작 (동기 브레이크가 겹쳐질 수 있다)

정지 방법

느림 중지 (동기 브레이킹을 중첩할 수 있다)

메인 컨트롤 기능

조그 제어, 드롭 제어, 최대 16 속도 작동, 위험한 속도를 피하는, 스윙 주파수 작동, 가속 및 저속 시간 전환, VF 분리, 초 흥분 브레이킹,프로세스 PID 제어, 잠자리 및 깨어있는 기능, 기본 PLC 논리, 가상 입력 및 출력 단말기, 기본 지연 장치, 기본 비교 장치 및 논리 장치, 매개 변수 백업 및 복구,완벽한 결함 기록, 결함 리셋, 모터 매개 변수 두 그룹 자유 스위칭, 소프트웨어 교환 출력 배선, 터미널 UP / 다운

17 그룹 동기 모터 제어

P1700

초기 위치 식별 모드

0펄스 테스트

1: 고주파 주입

1

★

P1701

초기 위치 식별 전류

50%~180%

100%

★

P1703

저속지구 정의

00.1% ~ 60.0%

100.0%

★

P1707

고주파 주입 진폭

5% ~ 50.0%

고주파 신호 주입의 진폭에서 설정 값이 클수록 위치 식별의 정확도가 높지만 모터의 소음이 커집니다.정해진 값은 정확도가 요구 사항을 충족하면 가능한 한 작아야합니다..

200.0%

☆

P1711

SVC에서 낮은 속도의 작동 모드

0: 일반적인 방법

1: 고주파 주입 작업

0

★

P1712

SVC에서 낮은 속도의 부하 전류가 없습니다.

00.0% 100.0%

20%

☆

P1713

SVC에서 고속으로 부하 전류가 없습니다.

00.0% 50.0%

20.0%

☆

P1718

MTPA 통제

0:장애인

1:가능함

MTPA는 최대 토크 전류 비율 제어입니다. MTPA를 활성화하면 SVC와 VC가 부하 하에서 작동 할 때 모터 전류를 줄일 수 있습니다.

0

☆

P1719

MTPA 제어 조정 시간

설정 값이 작을수록 MTPA는 더 빨리 작동합니다. 설정 값이 너무 작으면 전류 오스실레이션을 일으킬 것입니다.

0.500

☆
