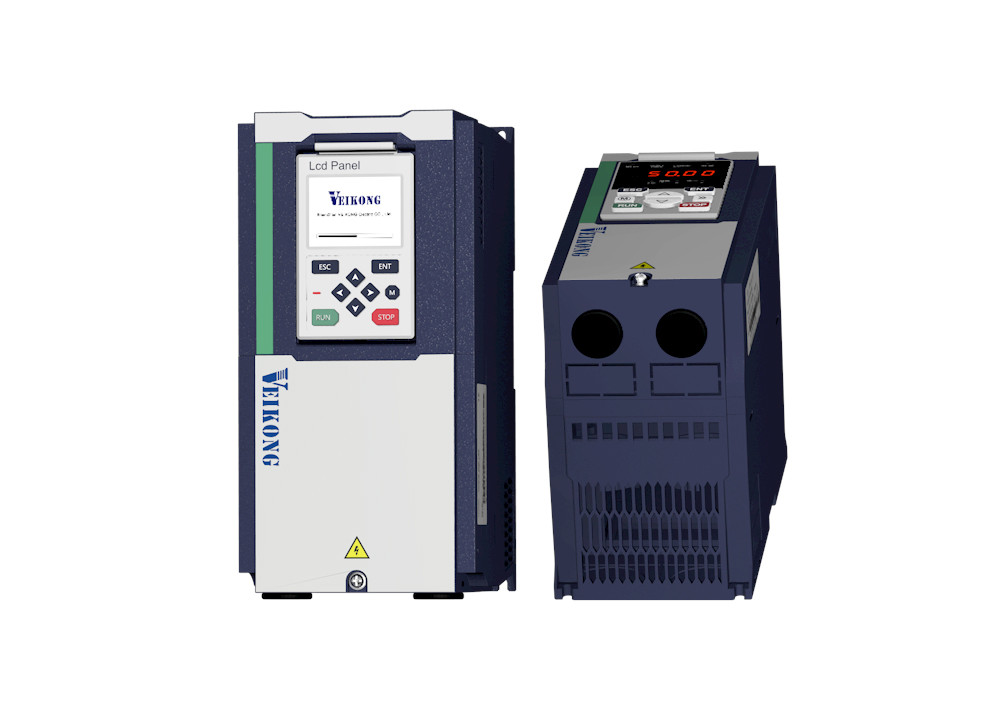

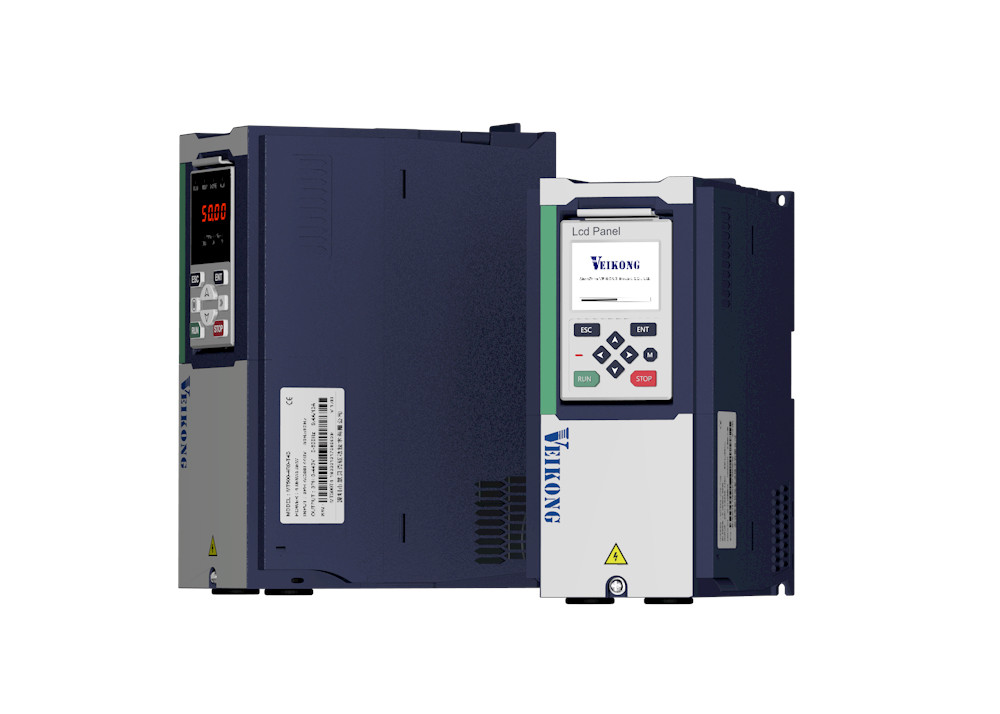

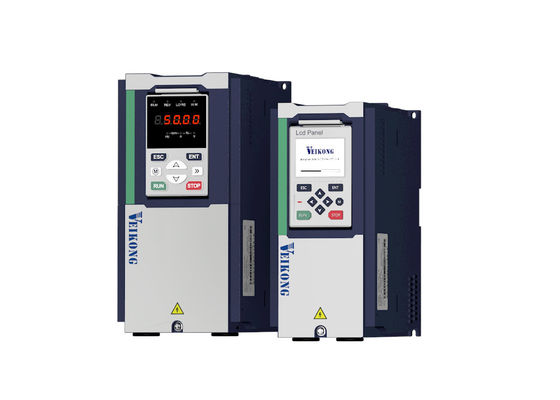

22KW 30KW 37KW 45KW VFD 변주 주파수 드라이브 3 단계 벡터 컨트롤러

1상/3상 220V:200V～240V

3상 380V-480V:380V～480V

일반 용도: 정격 전류의 150%에서 60S

경부하 용도: 정격 전류의 120%에서 60S

V/f 제어

PG 카드 없는 센서리스 플럭스 벡터 제어(SVC)

PG 카드 있는 센서 속도 플럭스 벡터 제어(VC)

1:100 (V/f)

1:200( SVC)

1:1000 (VC)

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

0.00～600.00Hz(V/f)

0.00～200.00Hz(SVC)

0.00～400.00Hz(VC)

디지털 설정: 0.01 Hz

아날로그 설정: 최대 주파수 x 0.1%

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

SVC: 5Hz 이내 10%, 5Hz 초과 5%

VC: 3.0%

V / f 곡선 유형: 직선, 다중 점, 전력 함수, V / f 분리;

토크 부스트 지원: 자동 토크 부스트 (공장 설정), 수동 토크 부스트

선형 및 S 곡선 가속 및 감속 지원;

4개의 가속 및 감속 시간 그룹, 설정 범위 0.00s ~ 60000s

과전압 스톨 제어: 출력 주파수를 조정하여 모터의 발전량을 제한하여 전압 오류 방지;

저전압 스톨 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 요 오류 방지

VdcMax 제어: 출력 주파수를 조정하여 모터에서 생성되는 전력량을 제한하여 과전압 트립 방지;

Vdc Min 제어: 출력 주파수를 조정하여 모터의 전력 소비를 제어하여 저전압 오류 방지

표준:

MODBUS 통신

CAN OPEN 및 PROFINET(개발 중)

표준:

5개의 디지털 입력 단자, 그 중 하나는 최대 50kHz의 고속 펄스 입력을 지원합니다;

2개의 아날로그 입력 단자, 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전류 입력 지원;

옵션 카드:

4개의 디지털 입력 단자

2개의 아날로그 입력 단자. -10V-+10V 전압 입력 지원

표준:

1개의 디지털 출력 단자;

1개의 고속 펄스 출력 단자 (오픈 컬렉터 유형), 0 ~ 50kHz 사각파 신호 출력 지원;

1개의 릴레이 출력 단자(두 번째 릴레이는 옵션)

2개의 아날로그 출력 단자, 0 ~ 20mA 전류 출력 또는 0 ~ 10V 전압 출력 지원;

옵션 카드: 4개의 디지털 출력 단자

내부 EMC 필터

EN61800-3 준수

카테고리 C3

3^rd 환경
