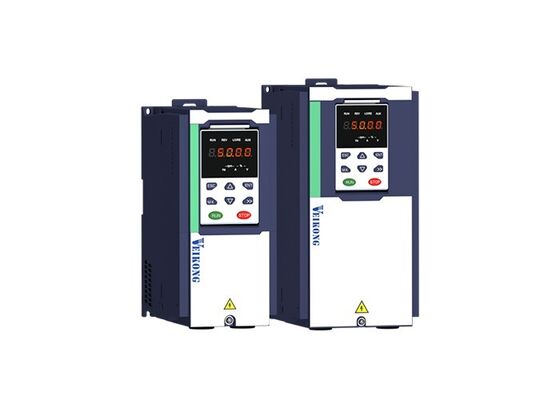

VEIKONG CH530 크레인 브레이크 제어 150% 시작 토크와 항 스윙 제어

제품 개요

VEIKONG CH530 시리즈는 크레인, 호이스트, 윈치 및 기타 리프팅 장비용으로 특별히 설계된 고성능 가변 주파수 드라이브입니다. 전문적인 브레이크 시퀀스 제어, 안티 스웨이 제어, 제로 서보 보호, 미끄럼 방지 제어 및 자동 부하 기반 속도 조정을 통합합니다.

0.75kW에서 710kW까지의 전력 범위에서 CH530은 비동기 모터 및 영구 자석 동기 모터를 지원합니다. 호이스트, 하강, 트롤리 이동, 브리지 이동 및 타워 크레인 선회 응용 분야에 대한 안정적인 모터 제어를 제공합니다.

제품 하이라이트

• 안전한 리프팅 및 하강을 위한 전문 브레이크 시퀀스 제어
• 폐쇄 루프 벡터 제어 하에서 0Hz에서 최대 150%의 시동 토크
• 트롤리 및 브리지 이동을 위한 통합 안티 스웨이 제어
• 예기치 않은 하중 이동을 방지하는 제로 서보 보호
• 경하중 시 자동 속도 증가
• 중하중 시 자동 속도 감소
• 간편한 시운전을 위한 사전 프로그래밍된 크레인 응용 프로그램 매크로
• 비동기 및 영구 자석 동기 모터 지원
• 0.75kW ~ 90kW 모델용 내장 브레이크 유닛 사용 가능
• 다중 통신 및 I/O 확장 옵션
• 60초 동안 150% 과부하 용량
• 0.75kW ~ 710kW의 전력 범위

제품 기능

1. 전문 브레이크 시퀀스 제어

크레인 응용 프로그램은 모터와 기계식 브레이크 간의 정밀한 조정을 요구합니다. CH530은 브레이크를 해제하기 전에 출력 주파수와 모터 전류를 모니터링합니다. 기계식 브레이크가 열리기 전에 사전 토크를 생성하여 시동 중 매달린 하중의 미끄러짐을 방지하는 데 도움이 됩니다.

조절 가능한 브레이크 해제 및 브레이크 적용 지연 시간은 부드러운 시동 및 정지를 보장하는 데 도움이 됩니다. 이 기능은 전기 호이스트, 윈치, 오버헤드 크레인 및 기타 리프팅 장비에 특히 중요합니다.

2. 저속에서 높은 시동 토크

CH530은 V/F 제어, 센서리스 벡터 제어 및 엔코더 피드백을 갖춘 폐쇄 루프 벡터 제어를 지원합니다. 폐쇄 루프 벡터 제어 하에서 0Hz에서 최대 150%의 시동 토크를 제공할 수 있습니다.

강력한 저속 토크는 중하중 조건에서 모터가 부드럽게 시동되도록 돕고 리프팅 및 하강 중 하중 미끄러짐 위험을 줄입니다.

3. 통합 안티 스웨이 제어

크레인 트롤리가 가속, 감속 또는 방향을 변경할 때 매달린 하중이 흔들릴 수 있습니다. CH530은 트롤리 및 브리지 이동 중 하중 이동을 줄이는 데 도움이 되는 내장 안티 스웨이 알고리즘을 특징으로 합니다.

이 기능은 하중 위치 지정 시간을 단축하고 반복적인 작업자 조정을 줄이며 자재 취급 효율성을 향상시킬 수 있습니다.

4. 제로 서보 안전 보호

기계식 브레이크가 올바르게 닫히지 않거나 충분한 제동력을 제공하지 못하면 하중이 예기치 않게 움직일 수 있습니다. CH530은 모터 샤프트 움직임을 감지하고 제로 서보 기능을 활성화할 수 있습니다.

드라이브는 현재 하중 또는 트롤리 위치를 유지하는 데 도움이 되는 홀딩 토크를 생성하는 동시에 경보를 발생시킵니다. 이는 크레인 작동에 추가적인 보호 계층을 제공합니다.

5. 하중에 따른 자동 속도 조정

CH530은 실제 하중에 따라 작동 속도를 자동으로 조정할 수 있습니다. 경하중 조건에서는 작업 효율성을 높이기 위해 속도를 높일 수 있습니다. 중하중 또는 과부하 조건에서는 모터, 드라이브 및 기계식 전송 시스템을 보호하기 위해 속도를 줄일 수 있습니다.

이 기능은 작동 효율성과 장비 안전 간의 균형을 달성하는 데 도움이 됩니다.

6. 부드러운 가속 및 감속

드라이브는 선형 및 S 곡선 가속 및 감속을 지원합니다. 다양한 크레인 움직임을 위해 4가지 그룹의 조절 가능한 가속 및 감속 시간이 제공됩니다.

부드러운 속도 전환은 기계적 충격, 하중 흔들림 및 모터, 기어박스, 와이어 로프 및 기타 전송 부품에 대한 스트레스를 줄이는 데 도움이 됩니다.

7. 사전 프로그래밍된 크레인 매개변수 매크로

CH530에는 일반적인 크레인 응용 프로그램을 위한 매개변수 매크로가 포함되어 있습니다. 이러한 매크로는 호이스트, 트롤리 이동, 브리지 이동 및 타워 크레인 선회에 대한 시운전을 단순화합니다.

작업자는 적절한 응용 프로그램 구성을 빠르게 선택한 다음 실제 모터 및 장비 조건에 따라 조정을 할 수 있습니다.

8. 유연한 통신 및 확장

Modbus RTU 통신은 표준으로 제공됩니다. 선택적 통신 인터페이스에는 Modbus TCP, CANopen, PROFINET 및 EtherCAT이 포함됩니다.

선택적 PG 엔코더 카드 및 I/O 확장 모듈은 폐쇄 루프 벡터 제어, 추가 터미널 또는 PLC와의 통합이 필요한 시스템에서도 사용할 수 있습니다.

응용 프로그램

VEIKONG CH530 크레인 가변 주파수 드라이브는 다음 용도로 적합합니다:

• 전기 호이스트
• 산업용 윈치
• 브리지 크레인
• 오버헤드 크레인
• 갠트리 크레인
• 타워 크레인
• 항구 및 컨테이너 크레인
• 건설 리프팅 장비
• 광산 호이스트
• 야금 크레인
• 트롤리 이동 메커니즘
• 브리지 이동 메커니즘
• 크레인 선회 메커니즘
• 자재 취급 장비

일반적인 응용 프로그램 기능

호이스트 및 하강

CH530은 강력한 시동 토크, 전문적인 브레이크 제어, 미끄럼 방지 제어 및 무거운 하중을 들어 올리기 위한 안정적인 저속 작동을 제공합니다.

트롤리 및 브리지 이동

통합 안티 스웨이 기능은 가속, 감속 및 방향 변경 중 매달린 하중의 흔들림을 줄이는 데 도움이 됩니다.

타워 크레인 선회

부드러운 가속 및 감속은 기계적 충격을 줄이고 선회 작동의 안정성을 향상시키는 데 도움이 됩니다.

윈치 제어

정밀한 속도 및 토크 제어는 다양한 하중 조건에서 더 부드러운 권선 및 풀림을 제공합니다.
