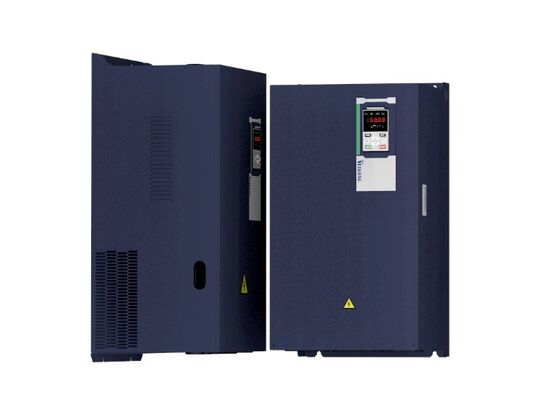

380V 중량 크레인 인버터 VEIKONG CH530 0.75-710kW AC 드라이브를 위한 항 스윙 및 브레이크 제어

제품 소개

VEIKONG CH530은 크레인, 전기 호이스트, 윈치 및 산업용 리프팅 기계용으로 개발된 중부하용 AC 드라이브입니다. 정확한 모터 제어와 전용 크레인 기능을 결합하여 안정적인 시동, 부드러운 속도 조절, 신뢰할 수 있는 기계식 브레이크 연동 및 향상된 부하 제어를 제공합니다.

CH530은 3상 AC 380V-480V 전원 공급 장치를 지원하며 0.75kW에서 710kW까지의 모터 정격 출력을 포함합니다. 비동기 모터와 영구 자석 동기 모터 모두 제어할 수 있어 새로운 크레인 시스템, 장비 업그레이드 및 교체 프로젝트에 적합합니다.

기존 범용 인버터와 비교하여 CH530은 호이스트, 하강, 트롤리 이동, 브리지 이동 및 선회 메커니즘에 대한 애플리케이션별 기능을 제공합니다. 전문적인 제어 알고리즘은 크레인 안전성, 작동 효율성 및 시운전 편의성을 향상시키는 데 도움이 됩니다.

주요 제품 하이라이트

• 크레인 및 리프팅 장비 전용 가변 주파수 드라이브
• 3상 AC 380V-480V 입력 전압
• 0.75kW ~ 710kW의 넓은 전력 범위
• 전문 기계식 브레이크 시퀀스 제어
• 엔코더 피드백 시 0Hz에서 최대 150% 시동 토크
• 트롤리 및 브리지 이동을 위한 통합 안티 스웨이 제어
• 추가 부하 유지 보호를 위한 제로 서보 기능
• 경부하 조건에서 자동 속도 증가
• 중부하 조건에서 자동 속도 감소
• 부드러운 선형 및 S 곡선 가속 및 감속
• 빠른 시운전을 위한 내장 크레인 파라미터 매크로
• 비동기 및 영구 자석 동기 모터 지원
• 표준 Modbus RTU 통신
• 옵션 산업용 이더넷 및 필드버스 통신
• 다중 엔코더 및 I/O 확장 옵션
• 24개월 보증 및 전문 기술 지원

제품 기능

정확한 기계식 브레이크 제어

크레인 및 호이스트 애플리케이션에는 신뢰할 수 있는 브레이크 연동이 필수적입니다. CH530은 모터 전류, 출력 주파수 및 조절 가능한 타이밍 설정을 기준으로 기계식 브레이크를 제어합니다.

기계식 브레이크가 해제되기 전에 드라이브는 필요한 모터 토크를 설정할 수 있습니다. 이는 시동 중 매달린 하중이 떨어지거나 미끄러지는 것을 방지하는 데 도움이 됩니다. 정지 중에는 드라이브가 모터 감속과 브레이크 적용을 연동하여 부드럽고 제어된 정지를 달성합니다.

크레인 구조, 모터 특성, 부하 조건 및 기계식 브레이크 응답에 따라 여러 브레이크 타이밍 매개변수를 조정할 수 있습니다.

강력한 중부하 시동 성능

CH530은 까다로운 리프팅 애플리케이션을 위해 뛰어난 저속 토크 성능을 제공합니다. 폐쇄 루프 벡터 제어 하에서 드라이브는 0Hz에서 최대 150%의 시동 토크를 제공할 수 있습니다.

이를 통해 기계식 브레이크가 해제되기 전에 모터가 충분한 토크를 생성할 수 있습니다. 이는 호이스트, 윈치, 광산 리프팅 시스템 및 매달린 하중으로 자주 시동하는 기타 장비에 특히 유용합니다.

호이스트 안전을 위한 미끄럼 방지 제어

내장된 미끄럼 방지 알고리즘은 리프팅 및 하강 중 예기치 않은 하중 이동을 방지하는 데 도움이 됩니다. 드라이브는 저속 작동, 시동 및 방향 변경 중에 안정적인 모터 토크를 유지합니다.

이 기능은 불충분한 시동 토크 또는 모터와 기계식 브레이크 간의 잘못된 연동으로 인한 하중 미끄러짐 위험을 줄입니다.

통합 안티 스웨이 기술

하중 흔들림은 크레인 효율성을 저하시키고 정확한 위치 지정을 어렵게 만들 수 있습니다. CH530에는 트롤리 및 브리지 이동 메커니즘을 위한 안티 스웨이 제어 기능이 포함되어 있습니다.

가속 및 감속 프로세스를 최적화함으로써 드라이브는 매달린 하중의 진동을 줄이는 데 도움이 됩니다. 이를 통해 작업자는 하중을 더 빠르게 배치할 수 있으며 불필요한 전후 조정이 줄어듭니다.

제로 서보 부하 유지 기능

기계식 브레이크가 올바르게 닫히지 않거나 충분한 유지력을 제공하지 못하면 모터 샤프트가 회전하기 시작할 수 있습니다. CH530은 이 움직임을 감지하고 제로 서보 기능을 활성화할 수 있습니다.

드라이브는 하중 또는 트롤리의 현재 위치를 유지하는 데 도움이 되는 유지 토크를 생성합니다. 동시에 비정상적인 상태를 작업자에게 알리기 위해 경보가 트리거될 수 있습니다.

자동 경부하 속도 증가

실제 하중이 정격 하중보다 낮을 때 CH530은 작동 속도를 자동으로 높여 작업 주기를 단축하고 처리 효율성을 향상시킬 수 있습니다.

이 기능은 다양한 하중 수준으로 자주 작동하는 크레인에 유용합니다. 반복적인 수동 속도 조정 없이 경부하 조건에서 더 빠른 작동을 가능하게 합니다.

자동 중부하 속도 감소

중부하 또는 과부하 조건이 감지되면 드라이브는 작동 속도를 자동으로 줄일 수 있습니다. 이는 모터, 인버터, 기어박스, 기계식 브레이크 및 기타 전송 부품을 보호하는 데 도움이 됩니다.

경부하 속도 증가와 중부하 속도 감소의 조합을 통해 크레인은 안정적인 부하 제어를 유지하면서 효율적으로 작동할 수 있습니다.

부드러운 속도 제어

CH530은 선형 및 S 곡선 가속 및 감속을 모두 지원합니다. 서로 다른 크레인 움직임에 대해 4가지 그룹의 가속 및 감속 시간을 구성할 수 있습니다.

부드러운 속도 전환은 시동, 정지 및 방향 변경 중 기계적 충격을 줄이는 데 도움이 됩니다. 또한 하중 흔들림을 줄이고 기어박스, 커플링, 와이어 로프, 휠 및 기계 구조의 수명을 연장할 수 있습니다.

다중 크레인 제어 매크로

사전 프로그래밍된 크레인 파라미터 매크로가 CH530에 통합되어 있습니다. 이러한 매크로는 호이스트, 트롤리 이동, 브리지 이동 및 타워 크레인 선회 시스템을 구성하는 편리한 시작점을 제공합니다.

시운전 엔지니어는 관련 애플리케이션 매크로를 선택한 다음 실제 장비에 따라 모터 및 제어 매개변수를 조정할 수 있습니다.

유연한 모터 제어 옵션

CH530은 V/F 제어, 센서리스 벡터 제어 및 엔코더 피드백을 통한 폐쇄 루프 벡터 제어를 지원합니다.

V/F 제어는 기본적인 속도 제어 요구 사항이 있는 애플리케이션에 적합합니다. 센서리스 벡터 제어는 엔코더 없이 향상된 토크 및 속도 성능을 제공합니다. 폐쇄 루프 벡터 제어는 까다로운 호이스트 애플리케이션을 위해 더 정확한 속도 및 토크 제어를 제공합니다.

일반적인 응용 분야

VEIKONG CH530은 다음과 같은 광범위한 리프팅 및 자재 취급 장비에 사용할 수 있습니다.

• 전기 와이어 로프 호이스트
• 체인 호이스트
• 산업용 윈치
• 오버헤드 크레인
• 브리지 크레인
• 갠트리 크레인
• 타워 크레인
• 항만 크레인
• 컨테이너 취급 크레인
• 건설 리프팅 시스템
• 광산 호이스트
• 야금 크레인
• 작업장 크레인
• 창고 자재 취급 장비
• 트롤리 및 브리지 이동 메커니즘
• 크레인 선회 메커니즘

애플리케이션 이점

호이스트 메커니즘용

CH530은 높은 시동 토크, 전문적인 브레이크 제어, 미끄럼 방지 보호 및 안정적인 저속 작동을 제공합니다. 이러한 기능은 안전하고 부드러운 리프팅 및 하강을 달성하는 데 도움이 됩니다.

트롤리 이동용

드라이브는 부드러운 가속, 정확한 속도 조절 및 안티 스웨이 제어를 제공합니다. 이는 하중 흔들림을 줄이고 수평 위치 지정을 개선하는 데 도움이 됩니다.

브리지 및 갠트리 이동용

다중 속도 설정, S 곡선 제어 및 동기화된 가속 및 감속은 이동 안정성을 개선하고 기계적 충격을 줄이는 데 도움이 됩니다.

타워 크레인 선회용

CH530은 부드러운 시동, 정지 및 방향 변경을 제공합니다. 이는 선회 작업 중 구조 진동 및 기계적 충격을 줄이는 데 도움이 됩니다.

윈치 및 광산 호이스트용

폐쇄 루프 벡터 제어, 높은 시동 토크 및 신뢰할 수 있는 브레이크 연동은 중부하 수직 운송을 위한 향상된 제어를 제공합니다.

통신 및 확장 옵션

PLC, HMI 및 산업 제어 시스템에 연결하기 위해 Modbus RTU 통신이 표준으로 포함되어 있습니다.

프로젝트 요구 사항에 따라 다음 통신 옵션을 사용할 수 있습니다.

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

옵션 증분 엔코더 카드, 리졸버 카드, 통신 카드 및 I/O 확장 모듈도 사용할 수 있습니다. 이러한 옵션을 통해 CH530은 다양한 피드백, 터미널, 네트워킹 및 자동화 요구 사항을 충족할 수 있습니다.

제동 시스템 구성

0.75kW ~ 90kW의 CH530 모델은 내장형 제동 장치와 함께 제공되어 외부 부품 수를 줄이고 제어 캐비닛 공간을 절약합니다.

110kW ~ 710kW 모델은 적합한 외부 제동 장치와 함께 사용하도록 설계되었습니다. 제동 저항기 및 제동 장치는 모터 전력, 리프팅 하중, 감속 시간, 작동 주기 및 필요한 제동 의무에 따라 선택해야 합니다.

VEIKONG은 실제 애플리케이션에 따라 제동 저항기 및 제동 장치 선택에 고객을 지원할 수 있습니다.

VEIKONG을 선택해야 하는 이유

특수 크레인 제어 솔루션

CH530은 리프팅 장비용으로 특별히 개발되었으며 중요한 크레인 기능을 하나의 드라이브 플랫폼에 통합합니다.

경험이 풍부한 기술 팀

VEIKONG의 기술 및 관리 팀은 산업용 드라이브 제어 및 모터 애플리케이션 분야에서 20년 이상의 경험을 보유하고 있습니다.

광범위한 제품 선택

0.75kW ~ 710kW의 정격 출력을 소형 호이스트, 중부하 크레인 및 대형 산업용 리프팅 시스템에 사용할 수 있습니다.

신뢰할 수 있는 품질 관리

VEIKONG은 제품 개발, 부품 검사, 조립, 기능 테스트 및 최종 검사 중에 엄격한 품질 관리 절차를 적용합니다.

애플리케이션 지원

당사의 기술 팀은 드라이브 선택, 모터 매칭, 배선, 매개변수 설정, 제동 시스템 선택, 시운전 및 고장 분석을 지원할 수 있습니다.

유연한 구성

프로젝트 요구 사항에 따라 다양한 키패드, 통신 카드, 엔코더 카드, I/O 모듈, 제동 장치 및 제동 저항기를 선택할 수 있습니다.

글로벌 애프터 서비스

VEIKONG은 국제 고객에게 원격 기술 지원, 문제 해결 지원 및 24개월 제품 보증을 제공합니다.
