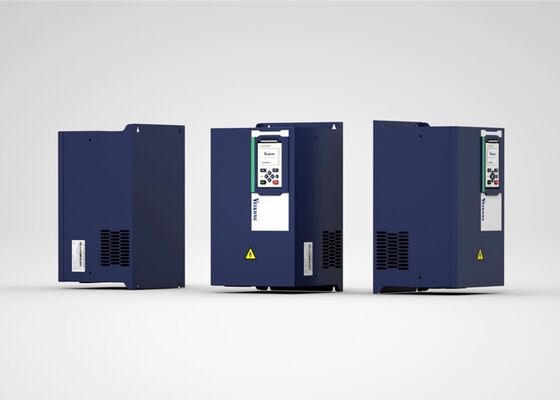

VEIKONG CH530 크레인 호프트 변주 주파수 드라이브 380V 고토크 VFD 브레이크 제어 및 안티 슬리프 기능

제품 개요

VEIKONG CH530 시리즈는 크레인, 호스, 윙치 및 기타 승강장비를 위해 특별히 개발된 고성능 벡터 변주 주파수 드라이브입니다.정확한 모터 제어와 전용 크레인 기능을 결합하여 안전한 승강을 지원합니다., 부드러운 낮추기, 안정적인 낮은 속도 작동, 그리고 신뢰할 수있는 기계적 브레이크 조정.

CH530는 3단계 AC 380V ∼ 480V 전원 공급 장치로 작동하며 0.75kW에서 710kW의 전력 범위를 커버합니다. 아시크론 모터와 영구 자석 동기 모터를 지원합니다.새로운 크레인 시스템 및 장비 현대화 프로젝트에 적합.

까다로운 호스팅 애플리케이션을 위해 드라이브는 전문 브레이크 순서 제어, 높은 시작 토크, 반 미끄러기 제어, 제로 세르보 보호,그리고 실제 부하에 따라 자동 속도 조절.

제품 하이라이트

• 크레인 및 승강장비용 전용 변주 주파수 드라이브
• 전력 범위 0.75kW에서 710kW
• 3단계 AC 380V~480V 입력
• 전문적인 기계적 제동 순서 제어
• 브레이크 방출 전 전동맥 발생
• 닫힌 루프 벡터 제어 상태에서 0Hz에서 시작 토크 최대 150%
• 들어올림 및 내려올림용 미끄러지지 않는 제어장치
• 추가 로드 보유 보호 기능을 위한 제로 서보 기능
• 가벼운 부하 조건에서 자동 속도 증가
• 가속을 자동으로 줄이는 경우
• 선형 및 S 곡선 가속 및 가속
• 조절 가능한 가속 및 저연속 시간 네 그룹
• 전용 크레인 애플리케이션 매커로
• 비동기 및 영구 자석 동기 모터 지원
• 표준 Modbus RTU 통신
• 선택적 통신 및 인코더 확장 카드

프로브레이크 시퀀스 제어

크레인 호스팅 응용 프로그램 에서 모터 와 기계적 브레이크 사이 의 정확 한 조정 은 필수 이다. 충분한 모터 토크가 설정 되기 전 브레이크 를 풀어 놓으면,부하가 갑자기 미끄러지거나 움직일 수 있습니다..

CH530은 드라이브의 출력 주파수, 출력 전류 및 미리 설정된 지연 시간을 기준으로 브레이크 풀링 및 압력을 제어합니다.드라이브는 서스펜션 부하를 지원하기 위해 필요한 전동 원동력을 설정할 수 있습니다..

정지하는 동안, 드라이브는 기계적 브레이크 사용으로 모터 저속을 조정합니다.조절 가능한 브레이크 풀 및 브레이크 닫기 지연은 모터에 따라 제어 순서를 최적화 할 수 있습니다., 브레이크 반응 시간, 부하 상태, 크레인 메커니즘

0 속도의 높은 시작 토크

CH530은 V/F 제어, 센서 없는 벡터 제어 및 엔코더 피드백으로 폐쇄 루프 벡터 제어를 지원합니다.

닫힌 루프 벡터 제어 하에서 드라이브는 0Hz에서 최대 150%의 시작 토크를 제공 할 수 있습니다. 이것은 기계 브레이크가 풀리기 전에 엔진이 충분한 토크를 생성 할 수 있습니다.승강기의 안정적인 시작 성능을 제공, 린치, 그리고 다른 장비는 매달린 부하로 시작합니다.

강력한 저속 토크 또한 갑작스러운 움직임이나 과도한 기계적 충격없이 부드러운 들어 올리고 낮추는 것을 지원합니다.

미끄러지지 않는 제어

통합 된 안티 슬리프 기능은 시작, 정지, 들어 올리고 낮추는 동안 예기치 않은 부하 이동을 줄이는 데 도움이됩니다.

브레이크 풀기 과정과 저속 동작 중에 안정적인 모터 토크를 유지함으로써CH530은 엔진과 기계 브레이크 사이의 불충분한 시작 토크 또는 부적절한 조정으로 인해 부하가 미끄러지는 것을 방지합니다..

이 특징은 특히 전기 승강기, 중량 승강기, 광산 승강기 및 산업 크레인 승강기 장치에 유용합니다.

0세르보 보호

제로 세르보 기능은 크레인이 멈출 때 추가적인 보호를 제공합니다.

기계 브레이크가 올바르게 닫히지 않거나 충분한 유지 힘을 제공 할 수 없다면 드라이브는 모터 샤프트 움직임을 감지 할 수 있습니다.그 다음 그것은 알람을 발산하는 동안 현재 부하 또는 트롤리 위치를 유지하는 데 도움이 유지 토크를 생성 할 수 있습니다.

이 기능은 기계 제동을 대체하지는 않지만 이상적인 움직임을 감지하고 승강장 안전성을 향상시키기 위해 추가 제어 계층을 제공합니다.

부하에 따라 자동 속도 조절

CH530은 실제 부하 조건에 따라 작동 속도를 자동으로 조절할 수 있습니다.

감지 된 부하가 가벼우면 드라이브는 작동 속도를 높여 들어 올리기 주기를 단축하고 처리 효율성을 향상시킬 수 있습니다. 부하가 무거운 경우 또는 과부하 상태가 감지되면드라이브는 모터를 보호하기 위해 작동 속도를 줄입니다., 드라이브, 브레이크, 기계 변속기 시스템.

이것은 크레인이 장비 보호를 손상시키지 않고 다양한 부하 조건에서 효율적으로 작동 할 수 있습니다.

매끄러운 가속 및 느림

선형 및 S 곡선 가속 및 둔화 모두 지원됩니다. 각기 다른 운영 단계 및 크레인 움직임에 대해 4 개의 가속 및 둔화 시간을 구성 할 수 있습니다.

부드러운 속도 전환은 다음을 줄이는 데 도움이 됩니다.

• 시작 및 정지 중 기계 충격
• 속도 변경 중 로드 스윙
• 기어박스 및 접착기에 대한 스트레스
• 철회로와 기계적 브레이크에 대한 충격
• 바퀴와 이동 장치의 마모

크레인 애플리케이션 매크로

CH530은 일반적인 크레인 애플리케이션을 위한 전용 매커로 매커로들을 제공합니다. 이 매크로는 초기 설정을 단순화하고 실용적인 착공점을 제공합니다.

응용 프로그램 매크로는 다음과 같이 사용할 수 있습니다.

• 들어올림 및 내려올림
• 트롤리 여행
• 다리 여행
• 타워 크레인 회전

적절한 매크로를 선택 한 후, 시공 엔지니어는 실제 장비에 따라 모터, 브레이크, 속도 및 제어 매개 변수를 조정할 수 있습니다.

전형적 사용법

VEIKONG CH530은 다음과 같은 용도로 적합합니다.

• 전기 철사선 호프
• 전기 체인 호프트
• 산업용 린치
• 오버헤드 크레인
• 다리 크레인
• 갱트리 크레인
• 타워 크레인
• 항구 크레인
• 컨테이너 취급 크레인
• 건설용 승강장비
• 광업용 승강기
• 금속용 크레인
• 워크샵 크레인
• 트롤리 이동 메커니즘
• 다리 이동 메커니즘
• 크레인 돌림 기계
